通過抓包分析HTTPS

發表日期：2018-07 文章編輯：小燈瀏覽次數：2235

//第一步，為服務器端和客戶端準備公鑰、私鑰 # 生成服務器端私鑰 openssl genrsa -out server.key 1024 # 生成服務器端公鑰 openssl rsa -in server.key -pubout -out server.pem//第二步，生成 CA 證書 # 生成 CA 私鑰 openssl genrsa -out ca.key 1024 # X.509 Certificate Signing Request (CSR) Management.ca證書簽名請求 #要求填寫一些資料。Common Name是能訪問的域名 openssl req -new -key ca.key -out ca.csr# X.509 Certificate Data Management.生成ca證書 openssl x509 -req -in ca.csr -signkey ca.key -out ca.crt//第三步，生成服務器端證書 # 服務器端需要向 CA 機構申請簽名證書，在申請簽名證書之前依然是創建自己的 CSR 文件 openssl req -new -key server.key -out server.csr # 向自己的 CA 機構申請證書，簽名過程需要 CA 的證書和私鑰參與，最終頒發一個帶有 CA 簽名的證書 openssl x509 -req -CA ca.crt -CAkey ca.key -CAcreateserial -in server.csr -out server.cr

之后再配置nginx的ssl即可

接下來通過WireShark抓包分析https協議的交互過程

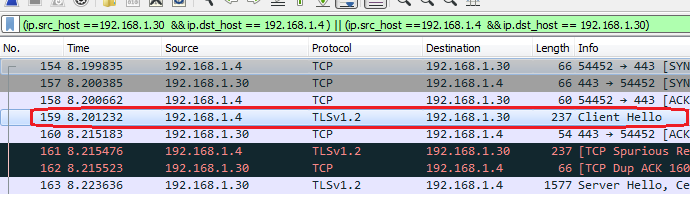

客戶端首先向服務器端發送一個 Client Hello 的 SSL 握手信息。


雖然只有 Client Hello 兩個單詞，但是其消息體里面包含了豐富的信息，我們在 WireShark 上選擇這行記錄，并雙擊，其里面包含了下面的一些主要信息。

enter image description here

（1）Handshake Type：Client Hello（握手類型）。

（2）Random（隨機數）和一個時間戳。

enter image description here

（3）客戶端支持的加密協議套裝。

enter image description here

告訴 HTTPS 的服務器端，客戶端能支持上面這 26 種加密協議套裝上列出的算法，讓服務器選擇一個加密協議算法套裝。

（4）訪問的 Web 服務器的信息：

enter image description here

（5）客戶端支持的簽名算法：

enter image description here

客戶端告訴服務器其支持 9 種簽名算法，讓服務器端自由選擇一個用于后續的加密通信。

2. HTTPS 服務器馬上給客戶端回復 4 條 SSL 握手信息

enter image description here

HTTPS 服務器馬上給客戶端回復了下面這 4 條 SSL 握手信息。

Server Hello
Certificate
Server Key Exchange Server
Hello Done

下面具體來看這 4 條由 HTTPS 服務器端發出的 4 條消息里面到底有什么內容，其會告訴客戶端什么秘密和信息呢？

（1）Server Hello SSL 握手信息

enter image description here

其重點是把客戶端發送給服務器端的隨機數又給發送回去了，而且還生成了服務器端的 Session ID 并發送給客戶端，最后告訴客戶端，服務器端準備選擇TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384作為秘鑰交互的加密協議套裝，該加密協議的套裝名字肯定出現在客戶端發送給服務器的支持的 26 個列表中，不信你可以翻回去對比一下。

（2）Certificate

enter image description here

SSL 服務器證書信息。在這條 HTTPS 服務器給客戶端回復消息 SSL 握手信息里面，其還會把服務器端的 SSL 證書發送給客戶端，從上圖的轉包信息中，我們能清晰地發現服務器端 SSL 證書的相關信息，比如，通用名字為 iis-web-01，組織單元為 it 等。

需要注意的是，如果是 SSL 的雙向認證，服務器端也可以要求客戶端把 SSL 證書發送給服務器端（對應的 SSL 握手消息名稱為：CertificateRequest），這個時候，客戶端就會把其 SSL 證書發送給服務器端，從而證明其就是服務器端信任的客戶端。

（3）Server Key Exchange 握手消息

enter image description here

HTTPS 服務器出大招了，告訴了客戶端其將會采用的 EC Diffie-Hellman 算法進行 HTTPS 服務器和客戶端的秘鑰交換。具體什么是 EC Diffie-Hellman 算法，大家可以自行查閱資料，這里不再贅述，并提供了 EC Diffie-Hellman 算法使用到的服務器端的參數：

曲線類型：named_curve: secp256r1
公鑰信息
簽名的算法：rsa_pkcs1_sha1
簽名的信息

（4）Server Hello Done 握手信息

握手信息列表結束了。

enter image description here

3. HTTPS 客戶端馬上給服務器端回復 3 條 SSL 握手信息

當客戶端收到服務器端的相關公鑰信息，SSL 證書以及摘要算法和摘要信息后，也不是無動于衷，而是積極的響應了下面的 3 條 SSL 握手信息。

enter image description here

Client Key Exchange
Change Cipher Spec
Encrypted Handshake Message

那么這三條 SSL 的握手信息將會透露出什么？客戶端到底想告訴服務器端什么？讓我們一一分解。

（1）Client Key Exchange 握手信息

enter image description here

其給服務器端發送了一條用服務器端公鑰加密的信息，其里面就包含了預備主密碼（Pre-Master secret），其是由客戶端隨機生成，之后會被用作生成主密碼的種子。根據預備密碼，服務器和客戶端會計算出相同的主密碼（Master secret），然后根據主密碼生成下面的比特序列（秘鑰素材）。

對稱密碼的秘鑰
消息認證碼的秘鑰
對稱密碼的 CBC 模式中使用的初始化向量（IV）

需要注意的是，Client 秘鑰交換的方式主要有兩種，一種是通過 RSA 公鑰密碼進行交互，這個時候客戶端會在發送 ClientKeyExchange 消息時，將經過加密的預備主密碼一起發送給服務器。當使用 Diffie-Hellman 交換秘鑰的時候，客戶端會在發送 ClientKeyExchange 消息時，將 Diffie-Hellman 公開值（Pub Key）一起發送給服務器，根據這個值，客戶端和服務器會各自生成預備主密碼，而且更加這個預備主密碼能夠生成相同的對稱主密碼。

（2）Change Cipher Spec 握手信息

enter image description here

告訴服務器端，我要切換密碼了！

（3）Encrypted Handshake Message 握手信息

enter image description here

客戶端發出使用主密碼加密的結束信息，告訴服務器端：“秘鑰交換握手協議到此結束”。

4. HTTPS 服務端馬上給客戶端回復 2 條 SSL 握手信息

enter image description here

這次輪到服務器端發送“Change Cipher Spec”消息了，服務器告訴客戶端：“好，現在我也要切換密碼了”。

服務器端用預備主密碼（Pre-Master secret）計算出的主秘鑰加密了一條信息，并發送給客戶端：“好的，秘鑰交換握手協議到此結束”。如果通信雙方都能把結束消息解密成功，說明主秘鑰已經交換成功。就可以發送真正的用主密碼加密的應用數據的信息了！

5. 服務端用對稱秘鑰把加密過的 HTML 網頁內容發送給客戶端

enter image description here

服務器端用成功交換了秘鑰把加密過的 HTML 網頁內容發送給客戶端，客戶端用以前收到過的對稱秘鑰進行解密，HTTPS 通信協議圓滿結束。

上面的步驟只是把我當前環境下抓取到的使用 TL S1.2 協議規范進行了 HTTPS 通信原理和過程的梳理和解釋，在不同的環境下，其通信過程會有一些差異，比如，如果配置了雙向 SSL 認證，其 SSL 服務器端還會要求客戶端把客戶端的證書發送到服務端，從而驗證客戶端是否是可信任的，另外在進行主密碼交換的過程中，也可能采用 RSA 公鑰密碼，而不是 Diffie-Hellman，此時，其 SSL 握手消息會有所不同，但是整體的流程和交互過程思路基本上保持相同。

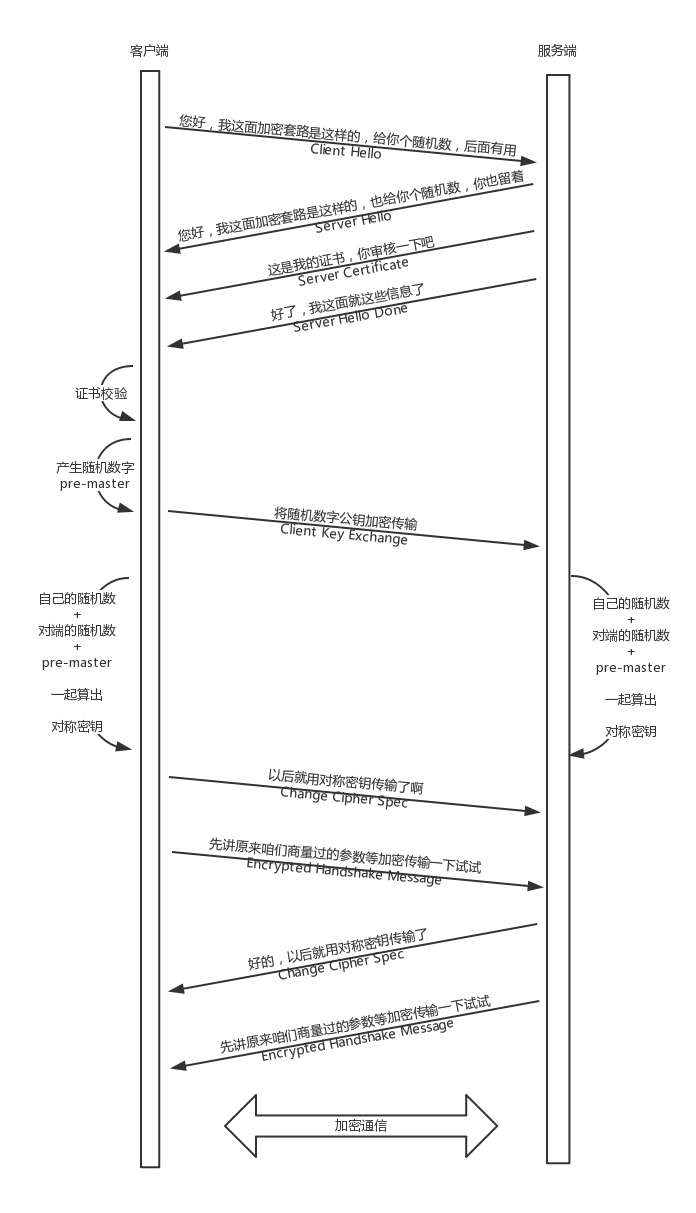

上述具體流程如下圖所示
